Midi-Tesla

	Anlage im normalen Betrieb
	bisher längster Funken

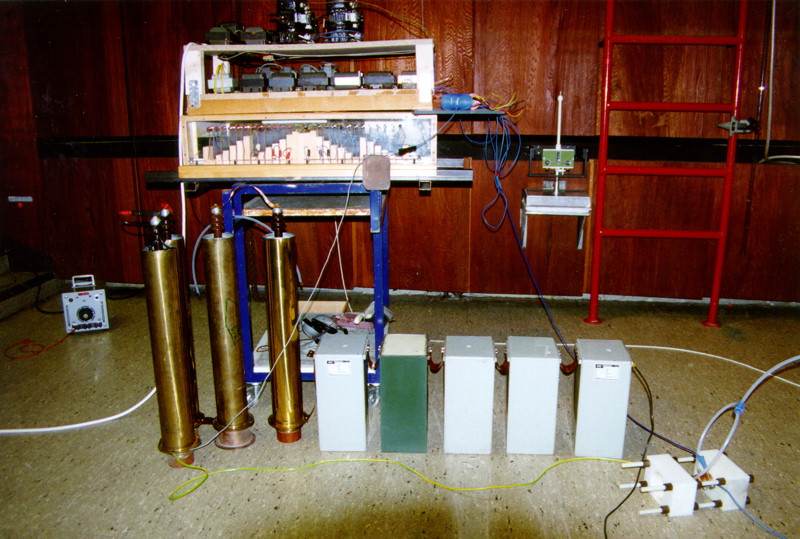

	Transformatoren (oben), alter Plattenkondensator (unten) und Siebglied (rechts)
	Transformatoren (hinten, oben) und die neue Kondensatorbatterie (unten, vorn)

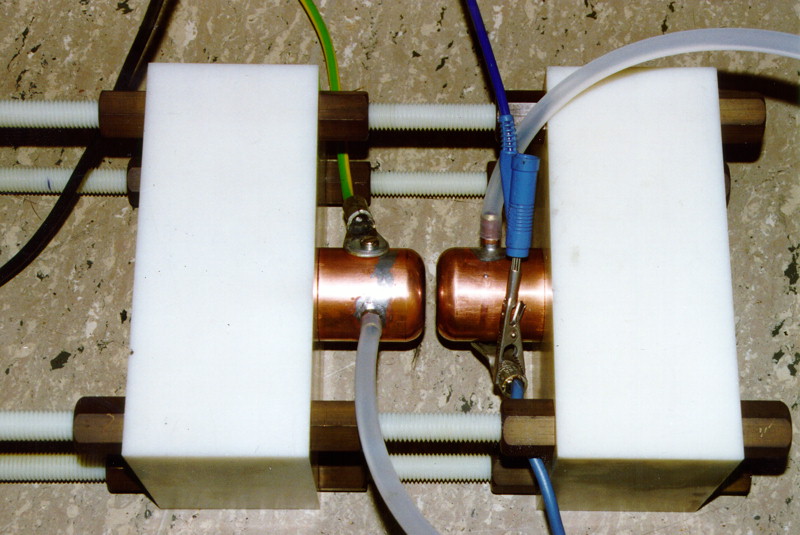

	Funkenstrecke, Stromzuführung und Preßluftanschluß

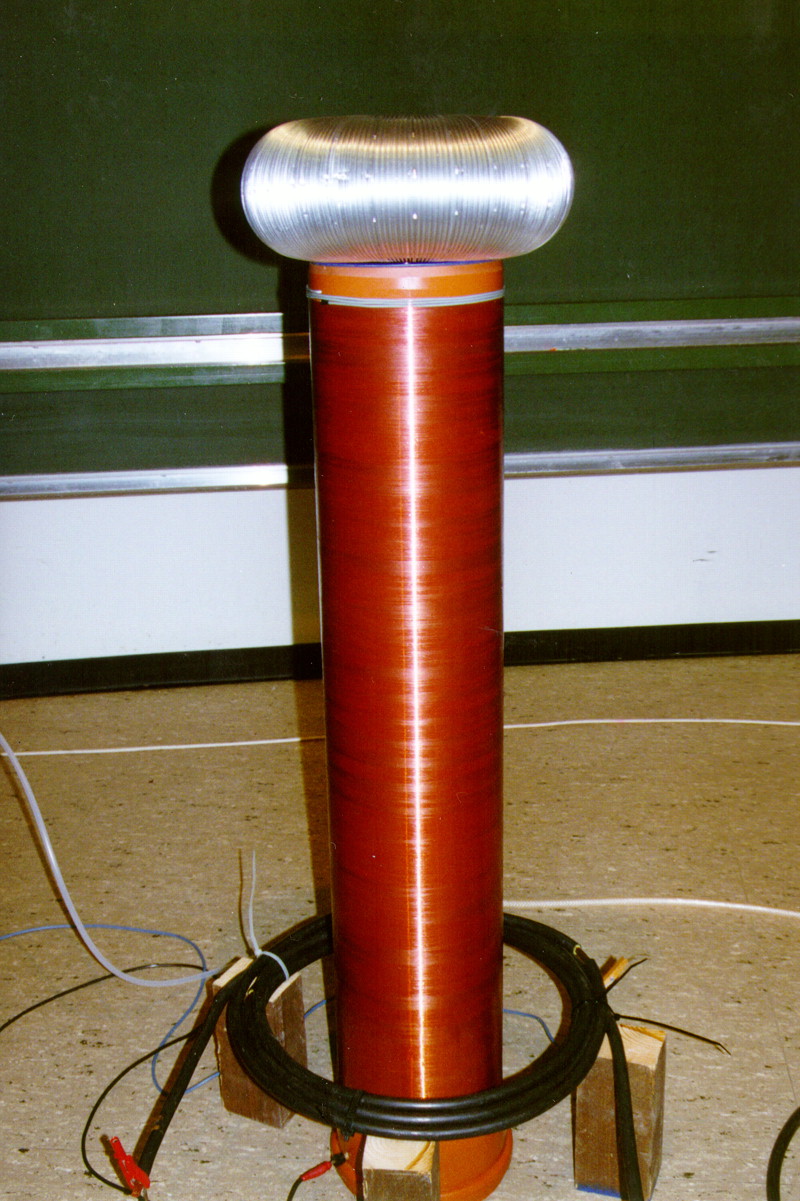

	Primär- und Sekundärspule

Primärspule

Die Primärspule besteht aus recht dickem, gut isolierten Kupferkabel (mein Dank geht an die KFA-Jülich), das zu einer wilden Wicklung mit 3 Windungen zusammengelegt und mit einigen Kabelbindern etwas stabilisiert wird.

Sekundärspule

Die Sekundärspule besteht aus ca. 1050 Windungen 0.5mm dicken Kupferlackdrahts, der parallel mit 0.4mm dicker Angelschnur (Nylon) auf ein 1m langes PVC-Abflußrohr mit 20cm Außendurchmesser gewickelt wurde. Die Angelschnur erhöht die Durchschlagsfestigkeit zwischen den Sekundärwindungen ganz erheblich und ermöglicht so höhere Ausgangsspannungen. Zusätzlich wurde die gesamte Wicklung noch mit mehreren Lagen Urethanlack (Cramolin Urethan) fixiert, isoliert und geschützt.

Kondensator

Ich verwende kommerzielle Impulskondensatoren mit 310 und 625nF, von denen ich allerdings jeweils 3 in Serie schalten muß, um die passende Kapazität von etwa 70nF zu erreichen.

Speisetrafos

Als Stromquelle verwende ich 18 Zündtransformatoren aus ausgedienten Ölheizungsbrennern, die ich auf Schrottplätzen gesammelt habe. Jeder einzelne Trafo liefert 10kV bei 20 bzw. 23mA. Durch phasenrichtige Parallelschaltung erhalte ich so ca. 380mA. Dazu kommen neuerdings noch 4 Trafos von abgebauten Neonreklameanlagen, die zusammen noch einmal 150mA liefern. Alternativ wurde auch die Stromversorgung von Björn Dingwerth verwendet, die aus 6 Neontrafos (7.5kV, je 75mA) besteht. Jeder der Neontrafos liefert im Kurzschlußbetrieb fast das doppelte des angegebenen Stroms, so daß der Anlage schon deutlich mehr 3.3kW entlockt wurden.

Funkenstrecke

Als Primärfunkenstrecke habe ich schon mehrere Bauformen ausprobiert. Eine einfache, preßluftgekühlte Funkenstrecke mit 35mm dicken Kupferelektroden in einem Kunststoffgestell (Reste von Funkenstrecken der Plasmafoki SPEED1 bzw. SPEED2) hat sich dabei bestens bewährt (die einfachen Lösungen funktionieren meistens am besten!). Alternativ hatte ich einen rotierenden Unterbrecher, bei dem sich eine 24 zähnige Kupferscheibe zwischen zwei feststehenden Elektroden mit ca. 3000 UpM dreht und so die Luftstrecke periodisch zwischen ca. 2mm und einigen cm mit 1440 Hz variiert. Aufgrund verschiedener Probleme (mechanisch, thermisch) habe ich dieses Gerät jedoch eingemottet.

Daten der Anlage
Eingangsleistung	ca. 5kW
Primärspannung	10kV
max. Funkenlänge	1.4m
Kapazität	ca. 70nF
Resonanzfrequenz	ca. 100kHz
Primärscheitelstromstärke	ca. 314A
Primärwindungen	3 (wilde Wicklung)
Primärkabeldurchmesser	1cm
Primärspulendurchmesser	ca. 42cm
Sekundärwindungen	1050
Sekundärspulendurchmesser	20cm
Sekundärdrahtdurchmesser	0.5mm
Sekundärnylondurchmesser	0.4mm
